用戶送修一臺丹佛斯變頻器FC302N250到津信服務中心，反應變頻器在30hz以上運行時，報A13故障
一、故障現象
丹佛斯變頻器報A13故障屬于過電流故障，通過上電檢測發現輸入側三相電流不平衡。

二、檢查過程:
首先檢查變頻器的整流和逆變模塊，在觸發整流回路的可控硅時，發現L3相可控硅門極無法觸發開，L1、L2相可控硅以及U、V、W相IGBT觸發均為正常。
1，在脫開負載情況下，開機運行，測量三相輸出電壓平衡：
2，連接負載運行時，輸出頻率升至30HZ以上后，變頻器出現過電流故障；
3，檢查變頻器各項參數均為正常；
4，現場輸入電流表顯示三相輸入電流不平衡：
5，檢查變頻器直流測電壓顯示為546伏。
因此判斷L3相可控硅損壞導致過電流報A13故障

三、維修測試:

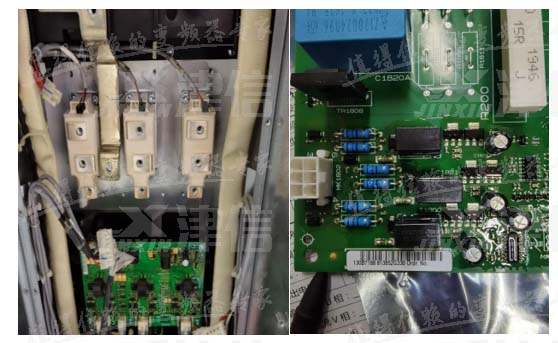

將L3相可控硅拆下，對可控硅和可控硅觸發板進行相應處理和維修。

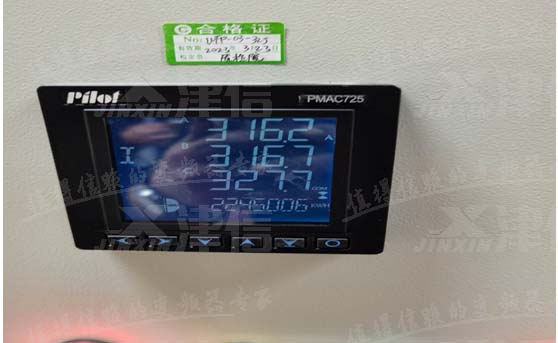

維修完成后，首先空載上電測試，測量變頻器輸出三相電壓平衡。帶載測試，測量變頻器輸入側三相電流平衡，輸出側三相電流也平衡，原故障修復。以下是修復后，現場儀表監測的輸入三相電流值。
