適用場景：現場快速開機調試、設備日常維護啟停、新手入門操作
操作核心：按銘牌設電機參數，選對頻率給定方式，空載試運確認狀態，帶載穩升保設備安全
面板操作邏輯：菜單鍵進入?yún)?shù)組→翻頁鍵選參數號→加減鍵調數值 / OK 鍵確認→OFF 鍵停機
一、開機前安全準備與接線檢查（斷電操作）
1. 安全須知
-接線、參數修改前必須斷開主電源，確認變頻器無帶電后再操作，避免觸電風險；
-操作由專業電工完成，非專業人員禁止接觸接線端子與參數設置；
-確保變頻器安裝環境通風干燥，無粉塵、油污、強電磁干擾，遠離高溫設備。
2. 資料與工具準備
-核心資料：電機銘牌（需明確額定功率、電壓、電流、頻率、轉速，為參數設置核心依據）；
-常用工具：十字 / 一字螺絲刀、測電儀、壓線鉗，確保接線牢固無松動。
3. 接線核查（無額外控制需求，僅做基礎接線）
-主回路接線：三相電源進線接變頻器 R/L1、S/L2、T/L3 端子，電機接線接 U/T1、V/T2、W/T3 輸出端子，嚴禁電源與電機接線反接；PE 地線可靠接地，接地電阻符合工業規范。
-控制回路：無外部端子 / 模擬量控制需求時，無需額外接線，直接通過面板完成啟停與調速，減少接線故障。
4. 設備外觀檢查
-變頻器外殼無破損、端子無氧化、接線柱無松動；
-電機無卡滯、機械連接無異常，負載端處于可運行狀態。
二、上電待機確認（無報錯即可進入?yún)?shù)設置）
-合上變頻器主電源開關，緩慢上電，觀察變頻器無異常聲響、無冒煙、無報警代碼顯示；
-面板完成自檢后進入待機界面，若面板無顯示或報錯，立即斷電，重新核查主電源接線、地線連接是否牢固。
三、核心參數設置（按電機銘牌填寫）
丹佛斯 IC2 變頻器開機核心為
電機參數匹配與
頻率給定源設置，均通過面板完成，參數設置后按
OK 鍵確認，無需額外保存。

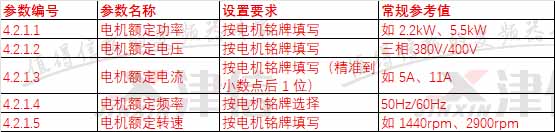

1. 必設：電機基礎參數（第四組菜單?4.2.1參數組）
嚴格按電機銘牌精準填寫，填錯將導致電機運行異響、過載甚至燒毀，按順序設置以下參數：
2. 可選：頻率給定源設置（兩種方式）
IC2 變頻器支持
面板加減鍵調速和
面板定位器旋鈕調速兩種方式，默認可直接用加減鍵調速，定位器調速需額外設置參數，按需選擇即可。
方式 1：面板加減鍵調速（默認）
參數設置完成后直接使用，啟動后通過面板
上 / 下鍵調節頻率。
方式 2：面板定位器旋鈕調速（需設參?調速更精準）
需進入第五組參數菜單設置，完成后通過面板旋鈕直接調節頻率，適合需要精準控速的生產場景，設置步驟如下：
-進入 5.5.3.9 參數，將數值改為21（代表數字面板定位器為頻率來源）；
-進入 5.5.3.20 參數，將數值改為1（激活定位器調速功能）；
-按 OK 鍵確認，返回待機界面，定位器旋鈕即可正常使用。
3. 輔助：運行節奏參數（按需微調?避免設備沖擊）
若無特殊負載需求，保持出廠默認即可；若啟動 / 停機時出現設備抖動、電流過大，可微調以下參數：
-加速時間（5.5.4.1）：初始建議 5-10s，大負載可適當調長；
-減速時間（5.5.4.2）：初始建議 5-10s，慣性大的負載可調長至 10-15s；
-頻率上下限：最小頻率設 0Hz，最大頻率按電機額定頻率設置（如 50Hz），防止超轉速運行。
四、空載試運行
電機參數與頻率源設置完成后，
必須脫開電機與負載的機械連接進行空載試運行，確認電機與變頻器匹配正常，避免帶載運行導致設備損壞。
-按面板啟動鍵，運行指示燈閃爍，按OK 鍵給定初始頻率（建議 10-30Hz，低頻率更易觀察異常）；
-觀察電機運行狀態：無異常異響、無劇烈振動、轉速平穩，無報警代碼顯示；
-轉向檢查：若電機轉向不符合生產需求，立即按 OFF 鍵停機，斷開電源，交換變頻器 U/T1、V/T2、W/T3 輸出端子中任意兩相接線，重新上電試運行；
-調速測試：通過選定的方式（加減鍵 / 定位器）緩慢調節頻率，觀察電機轉速隨頻率平穩變化，無卡頓、無跳頻；
-空載試運行無異常后，按OFF 鍵停機，確認電機平穩減速至靜止，即可進入帶載運行環節。
五、帶載正常運行
空載試運行無故障后，重新連接電機與負載，確保機械連接牢固、無卡滯，按
“低頻率啟動，逐步升頻”原則操作，保障設備平穩運行。
-檢查負載端處于可運行狀態，無卡滯、無超負荷；
-按面板啟動鍵，按 OK 鍵給定工作頻率的 50%，運行 2-3 分鐘；
-實時觀察：變頻器無報警代碼、電機無異常溫升 / 異響、負載設備運行平穩，無抖動、無卡滯；
-無異常后，通過加減鍵 / 定位器緩慢升頻至額定工作頻率，持續觀察 5-10 分鐘；
-帶載運行穩定，各項狀態正常，即表示丹佛斯 IC2 變頻器開機調試完成，可投入正常生產。
?
